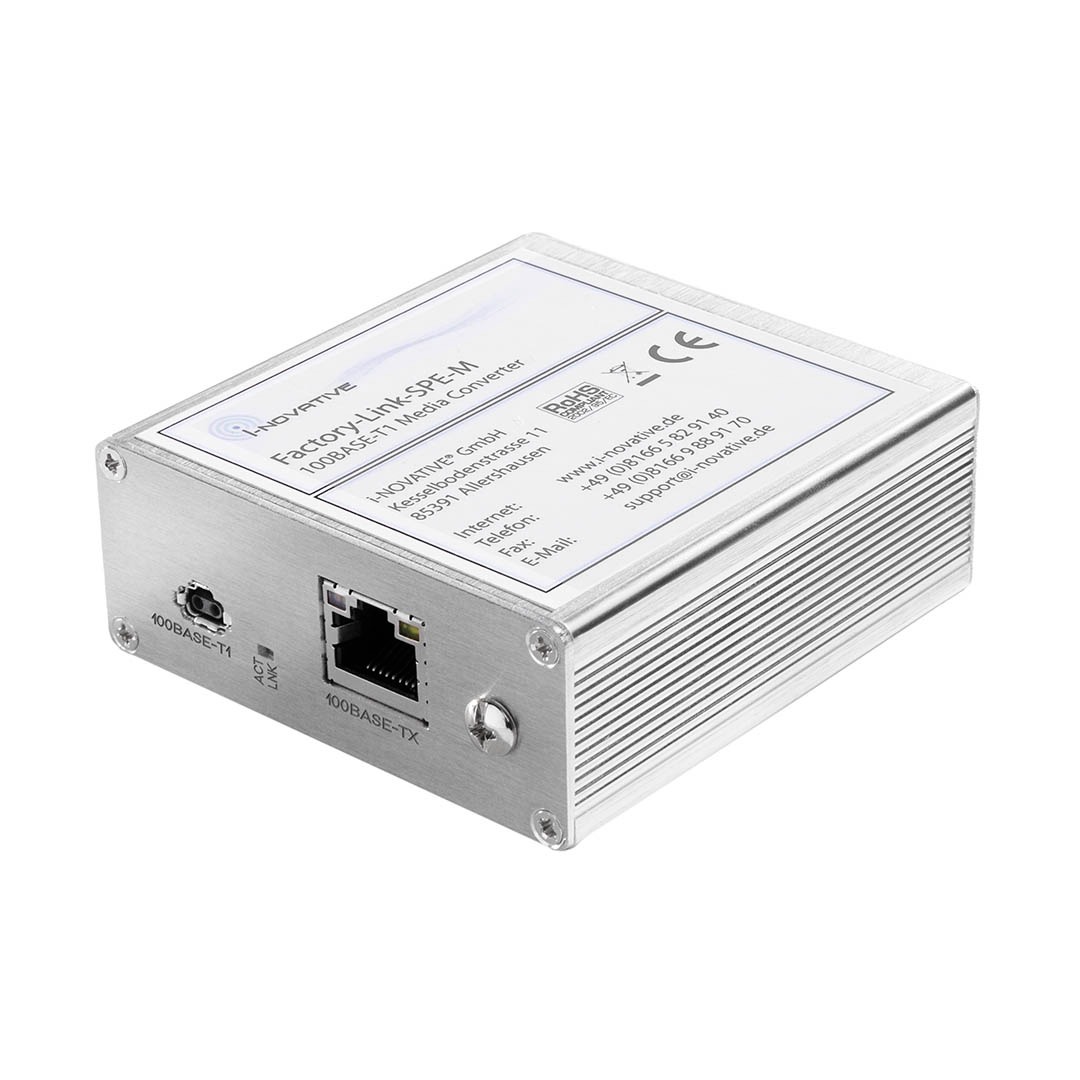

Factory-Link-SPE-M 100BASE-T1 Media Converter

Der Factory-Link-SPE-M 100BASE-T1 Media Converter verbindet 100BASE-T1 und 100BASE-TX Netzwerke. Er implementiert ein proprietäres Master/Slave-Auto-Negotiation-Protokoll. Die Master/Slave-Rolle und das proprietäre Auto-Negotiation-Protokoll können über DIP-Schalter konfiguriert werden. Mit der Control Center Software können der Verbindungsstatus und die Signalqualität überwacht, T1-Kabeldiagnosen durchgeführt und auf PHY-Register zugegriffen werden. Die Stromversorgung erfolgt über eine dedizierte Klemmleiste mit Erdung oder über den USB-Port. Die Stromversorgung schaltet nahtlos zwischen beiden Eingängen um. Der T1-Anschluss ist mit einem IEC 63171-6-konformen Steckverbinder ausgestattet und verfügt über ein induktives Frontend mit zusätzlichem ESD-Schutz. Das Gehäuse kann über die Netzklemme oder die Erdungsschraube geerdet werden.

Technische Daten:

• Standards: IEEE802.3bw, IEEE802.3u
• 100BASE-T1 Port (IEC63171-6 - Harting T1 Industrial Jack AH IP20)
• T1-PHY: BCM89811 (Broadcom)
• 100BASE-TX Port (RJ45)
• TX-PHY: KSZ8081 (Microchip)
• Master/Slave Role Switch via DIP Switch
• Automatische Master/Slave-Erkennung
• T1 Kabeldiagnose (open, short, distance)
• USB-C Port: 5V Stromversorgung, Konfiguration, Firmware Update
• 3Pos Klemmenblock: 5V - 28V DC Stromversorgung
• Power Consumption: < 70mA @ 12V
• Umgebungstemperaturbereich: -40°C - +65°C
• Aluminiumgehäuse mit Erdungsschraube
• Abmessungen: 75 x 30 x 78 mm (BxHxT)

Lieferumgang:

• Factory-Link-SPE-M (Industrial SPE 100BASE-T1 Media Converter)
• Power Connector Receptacle (3Pos Terminal lock Plug)
• USB Cable (USB-A to USB-C)
