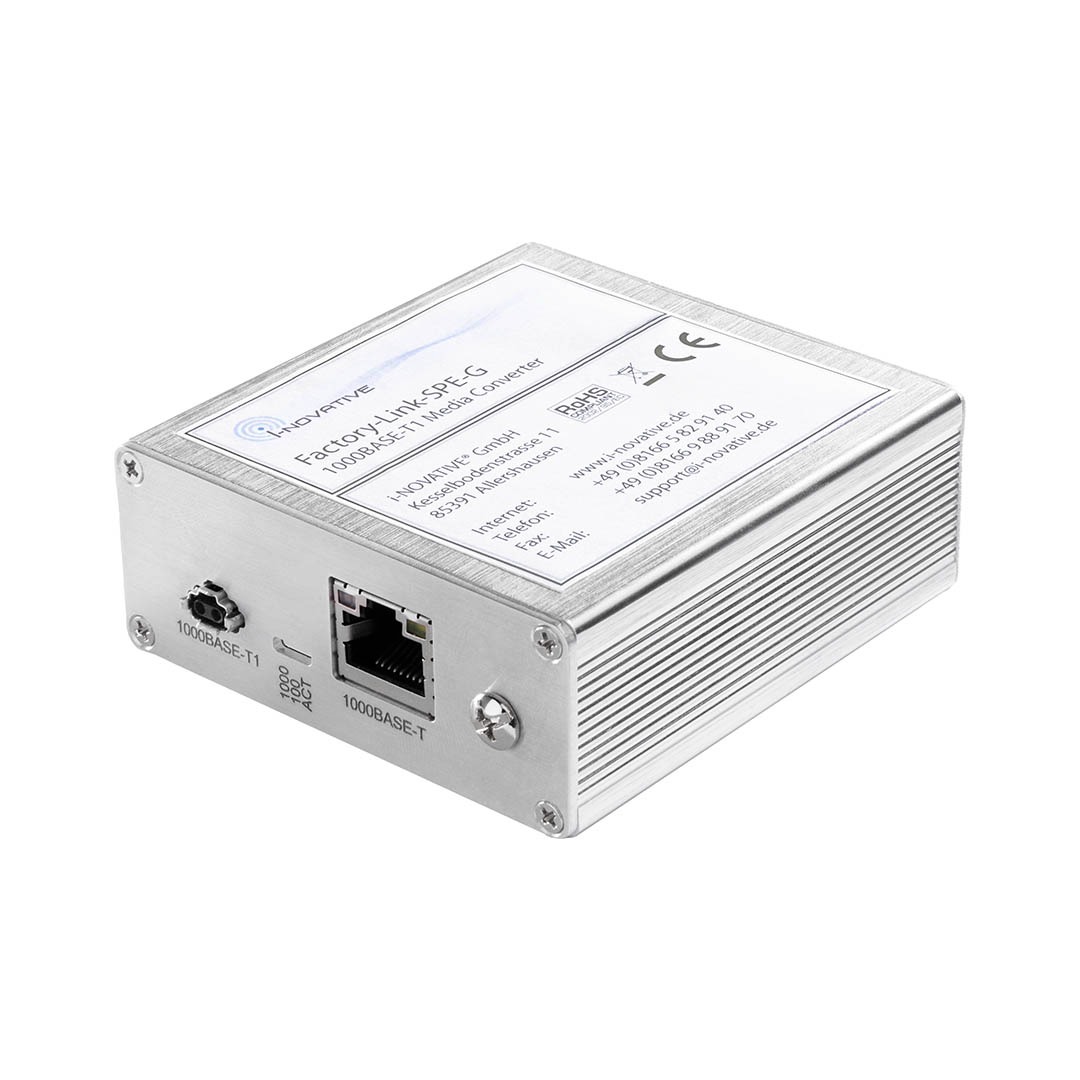

Factory-Link-SPE-G 1000BASE-T1 Media Converter

Der Factory-Link-SPE-G ist ein Physical-Layer-Medienkonverter, der 1000BASE-T1 mit 1000BASE-T-Netzwerken sowie 100BASE-T1 mit 100BASE-TX-Netzwerken verbindet. Er unterstützt 802.3bp-Autonegotiation oder alternativ ein proprietäres Master/Slave-Protokoll. Master/Slave-Rolle, Geschwindigkeit und Auto-Negotiation werden über DIP-Schalter eingestellt. Mit der Control Center-Software können Verbindungsstatus und Signalqualität angezeigt, T1-Kabeldiagnosen durchgeführt und auf PHY-Register zugegriffen werden. Die Stromversorgung erfolgt über einen eigenen Stromanschluss oder über den USB-Port. Das Netzteil schaltet nahtlos zwischen beiden Eingängen um. Der T1-Anschluss verfügt über eine IEC 63171-6-konforme Steckerfront und ein induktives Frontend mit zusätzlichem ESD-Schutz. Das Gehäuse kann über die Netzklemme oder die Erdungsschraube geerdet werden.

Technische Daten:

• Standards: IEEE802.3bp, IEEE802.3bw, IEEE802.3ab, IEEE802.3u
• 1000BASE-T1 Port (IEC63171-6 - Harting T1 Industrial Jack AH IP20)
• T1-PHY: BCM89881 (Broadcom)
• 1000BASE-T Port (RJ45)
• T(X)-PHY: BCM54811 (Broadcom)
• Master/Slave und Geschwindigkeit (1000/100) Einstellung über DIP-Schalter
• Automatische Master/Slave-Erkennung
• 802.3bp Auto-Negotiation
• Automotive Cable Diagnostics (T1 connection)
• USB-C-Anschluss: 5V-Stromversorgung, Konfiguration, Firmware-Update
• 3Pos-Klemmenblock: 5V - 28V DC-Stromversorgung
• Stromverbrauch: < 150mA @ 12V
• Umgebungstemperaturbereich: -40°C - +65°C
• Aluminiumgehäuse mit Erdungsschraube
• Abmessungen: 75 x 30 x 78 mm (BxHxT)

Lieferumgang:

• Factory-Link-SPE-G (Industrial SPE 1000BASE-T1 Media Converter)
• Power Connector Receptacle (3Pos Terminal lock Plug)
• USB Cable (USB-A to USB-C)
